现在维盟新出了几款新型号的交换机，新型号交换机采用全web页面配置方式，以前交换机命令的方式在新交换机上无法配置。

      以IBR-700路由+WS2124G交换机为例：

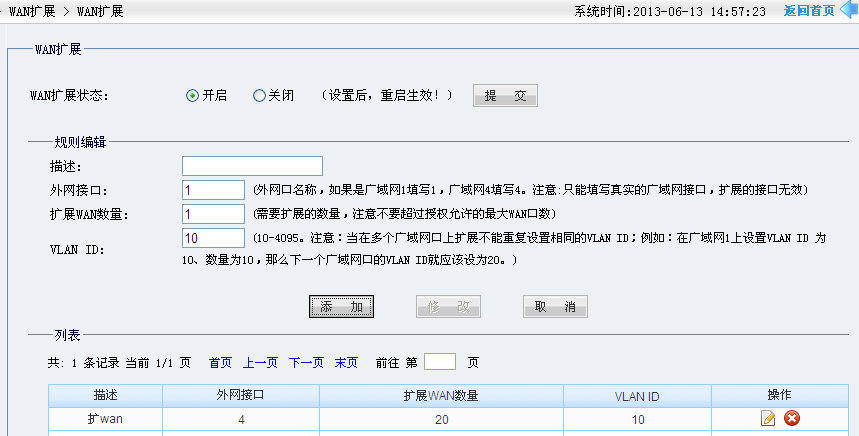

      广域网4作为扩wan的广域网。扩展20个广域网口。

      VLAN ID从10开始。

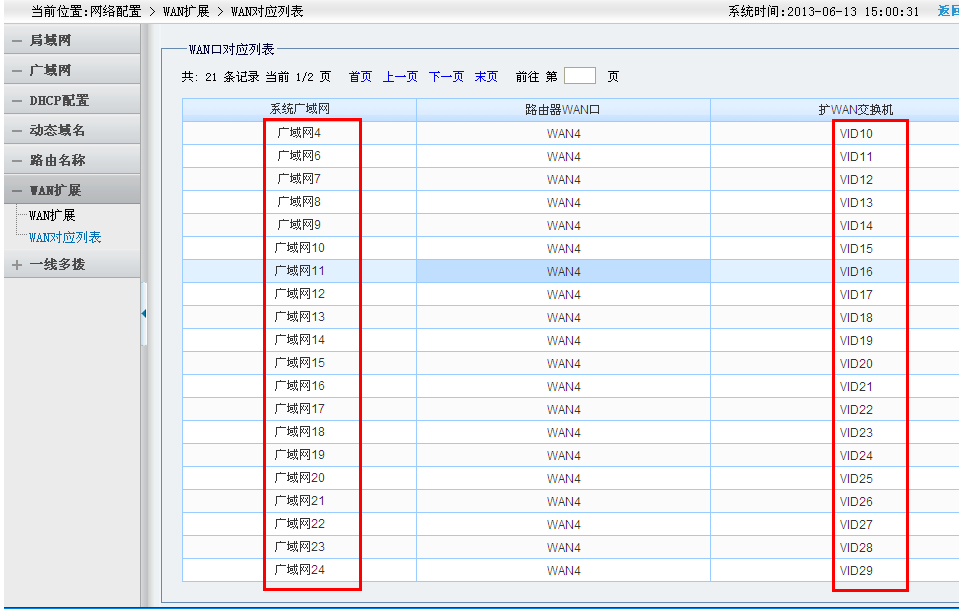

      此路由器默认有4个广域网，一个3G网络，3G口是广域网5。配置好之后可以在扩wan列表中看到哪一个广域网对应的VID为多少。

      这里可以看到扩wan列表中总共有21条记录。广域网4为VID10，广域网6为VID10。





      交换机设置24口为公共口，23口为管理交换机口。

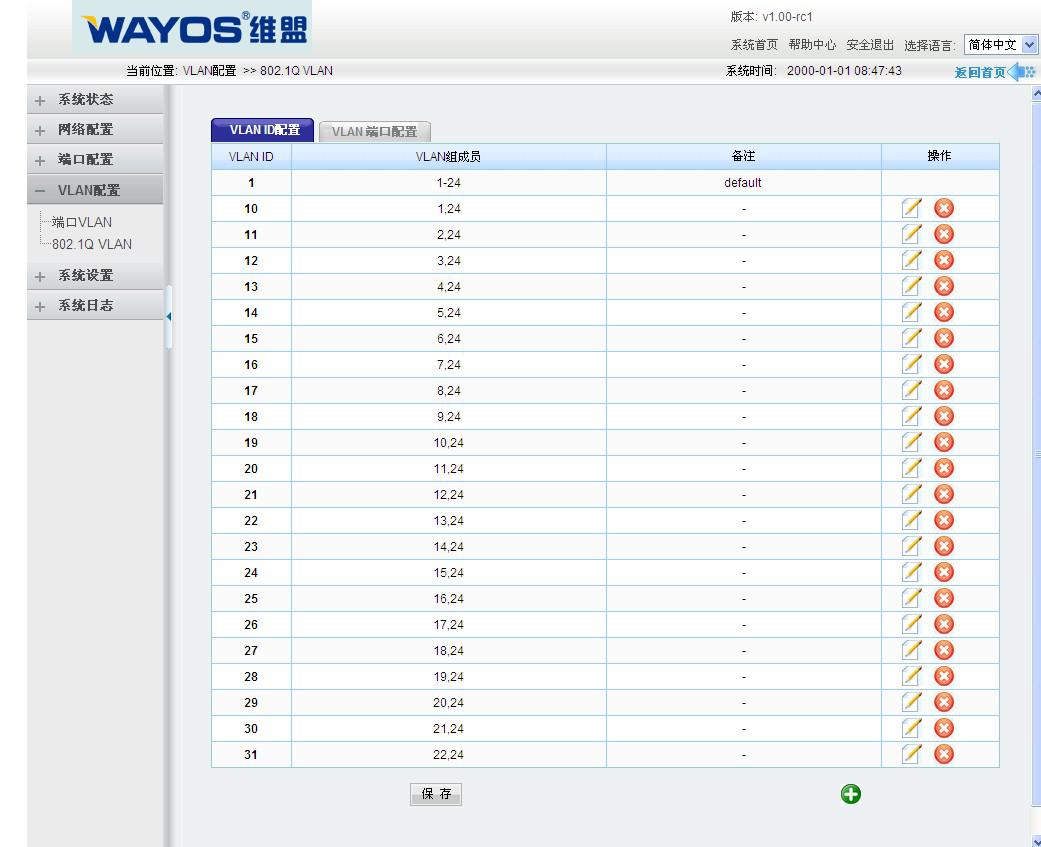

      给交换机划分vlan，1,24为vlan10，2,24为vlan11，依次….这里为了方便管理交换机，留23口不划分vlan，作为交换机管理口。

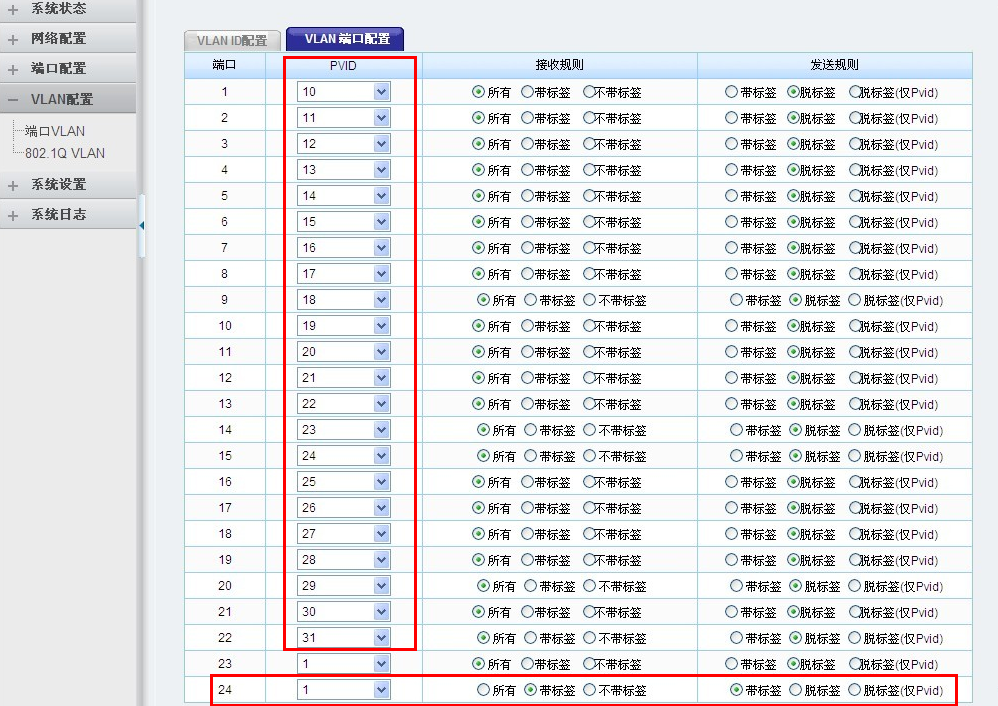

      为vlan标记PVID，1为10,、2为11……其他接收规则和发送规则默认为所有和脱标签



      注意：公共口的接收规则和发送规则必须带标签





      从上面的配置可以看到，24口为公共口。1-22为扩展wan口的接口。交换机1口vlan10是广域网4，2口vlan11是广域网6…
