（一）用户环境及具体网络结构

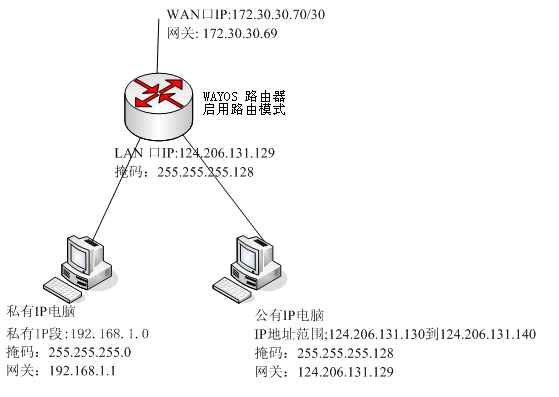

一位北京的电信通用户，使用WAYOS路由器作为网关设备，电信给出一段公有IP地址，范围是124.206.131.129/25到124.206.131.140/25，同时电信给出一个私有IP 地址是172.30.30.70/30，网关指向172.30.30.69/30，此用户内网有150多台计算机，电信提供的公有IP地址远远不够用，因此用户打算在内网一部分主机使用电信提供的公有IP地址，另一部分主机使用192.168.1.0/24网段。具体的网络拓扑及IP 规划如下图所示：

       用户要在上面的网络环境中，让内网150多台计算机全部能够正常上网。具体的配置步骤如下：

 （二）具体配置步骤

   1、基础设置

首先按照上图所示的IP规划，进行内外网的基础设置：

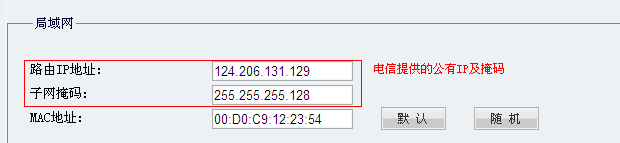

      （1）局域网配置：

      和普通用户不同的是内网接口需要分配一个电信提供的公有IP 地址。

      具体配置界面如下图：

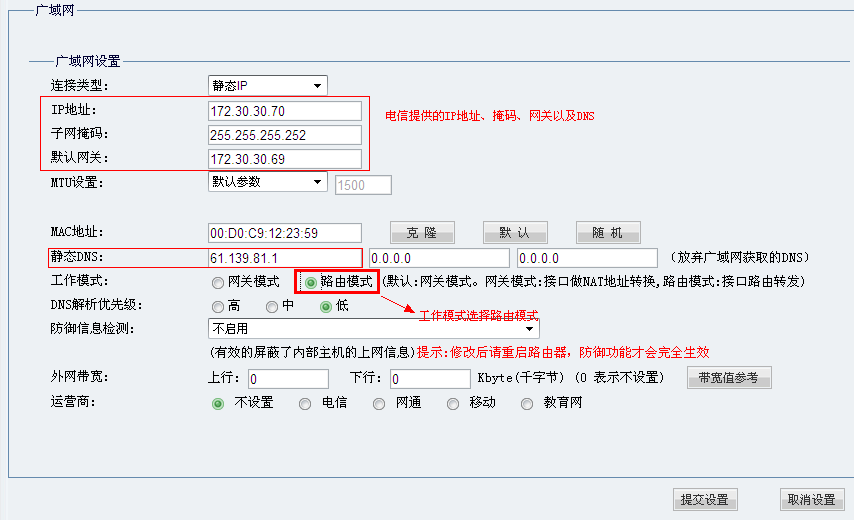

      （2）外网配置：



      外网配置和普通用户也是有区别的，具体配置界面如下：

       配置到此的时候，内网配有公有地址的计算机就可以正常上外网，但是现在的问题是内网还有一部分配有私有地址的计算机是没有办法上外网的，要达到用户的需求，还需继续下面的配置。

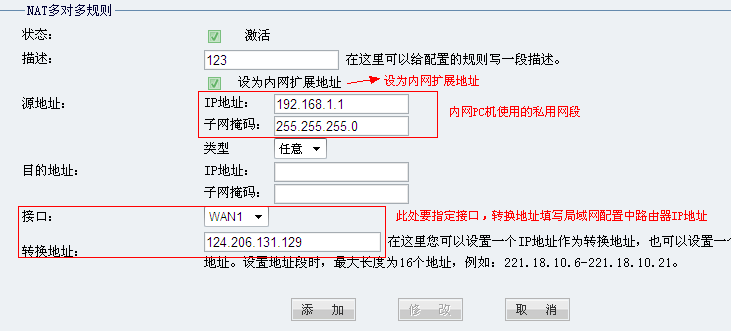

2、地址转换的设置

要保证内网配有私用IP地址的计算机能够正常上外网，还需要在地址转换中添加相应规则才可实现，具体界面如下图：

配置到此，内网所有计算机就可正常上外网了。
