使用交换机扩WAN之后，然后广域网拨号，但是拨号不成功，排查方法：

      1、更改广域网口的MAC地址；

      2、检查广域网口的线是否接对；

      3、检查交换机扩WAN设置；（示例中只以维盟交换机为例）

      交换机需要划分VLAN，然后打上标签。

      交换机命令行配置：

      vlan del 1

      vlan add 24 23,24

      vlan add 2 2,24

      vlan add 3 3,24

      vlan add 4 4,24

      vlan add 5 5,24

      vlan add 6 6,24

      vlan add 7 7,24

      vlan add 8 8,24

      vlan add 9 9,24

      vlan add 10 10,24

      vlan add 11 11,24

      vlan add 12 12,24

      vlan add 13 13,24

      vlan add 14 14,24

      vlan add 15 15,24

      vlan add 16 16,24

      vlan add 17 17,24

      vlan add 18 18,24

      vlan add 19 19,24

      vlan add 20 20,24

      vlan add 21 21,24

      vlan add 22 22,24

      vlan pvid 2 2

      vlan pvid 3 3

      vlan pvid 4 4

      vlan pvid 5 5

      vlan pvid 6 6

      vlan pvid 7 7

      vlan pvid 8 8

      vlan pvid 9 9

      vlan pvid 10 10

      vlan pvid 11 11

      vlan pvid 12 12

      vlan pvid 13 13

      vlan pvid 14 14

      vlan pvid 15 15

      vlan pvid 16 16

      vlan pvid 17 17

      vlan pvid 18 18

      vlan pvid 19 19

      vlan pvid 20 20

      vlan pvid 21 21

      vlan pvid 22 22

      vlan pvid 23 24

      vlan aware 2-24 enable

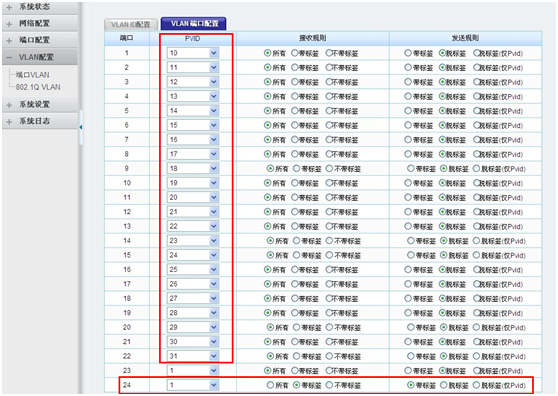

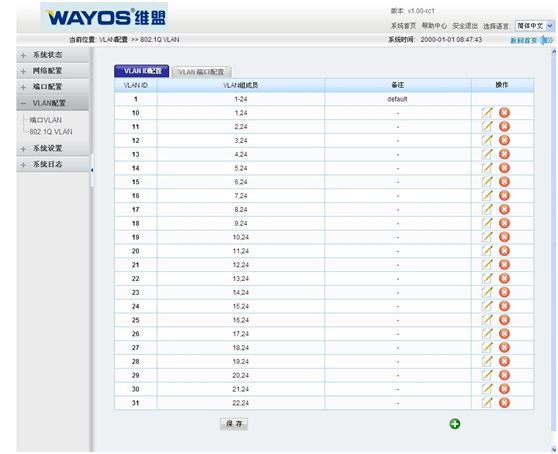

      或者交换机界面配置：



      备注：公共口的设置与其他口不同，需全部选择‘带标签’。（公共口即交换机的网口直接路由器的广域网相连）
