ERPS使用说明



      配置案例

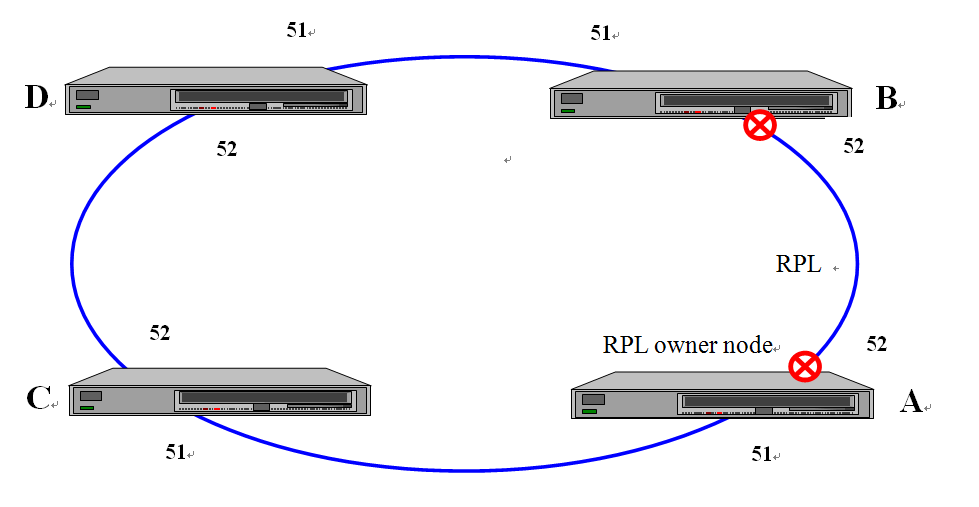

      如下图一所示，该环网有ABCD四个节点组成，其中A配置为RPL owner node（主节点），环端口配置为端口51和端口52。在ERPS 启用之前，为了保证不出现环路情况，各结点不能连接成环，如图 A交换机的 52号接口先不要连接任何线路。

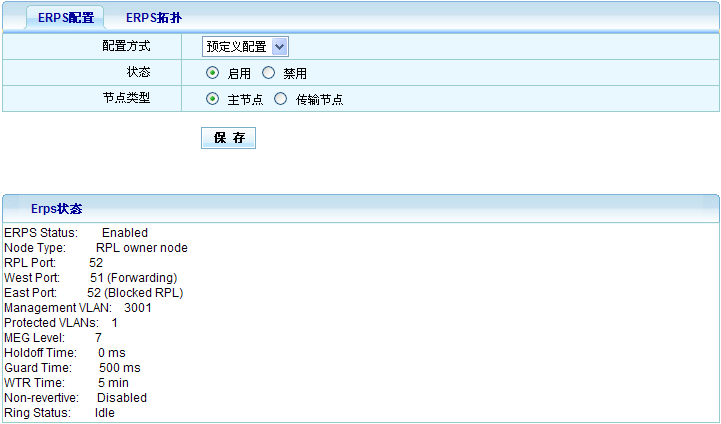

      节点A的配置如下：

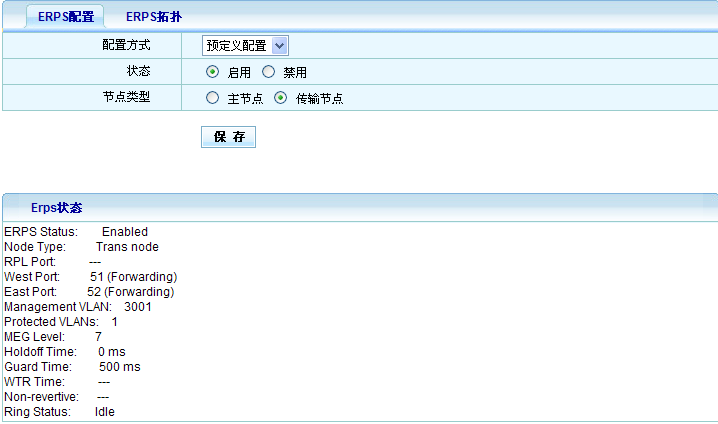

      节点B的配置如下：

      节点C配置如下：

      节点D配置如下：



      注解： 4个万兆口的交换机设置 预定义配置的时候 最后两个万兆口是环端口

      注意：万兆环网的预定义配置，环网接口是 最后两个WAN 口

      例如：5828 ：环网接口即 51口和 52 口
