现在很多地区的电信、联通运营商的下来的都可以支持一线多拨。比如一条线路可以支持20拨。10拨这样子。

下面根据一个客户的环境来写的教程。



     环境：使用S9_PPPoE路由器。授权WAN口数量240个。10个电信猫，一个电信猫可以支持20拨。一台扩wan交换机。

     要求：需要在把10个电信猫全部使用S9进行拨号，且可以成功拨号200个WAN口。

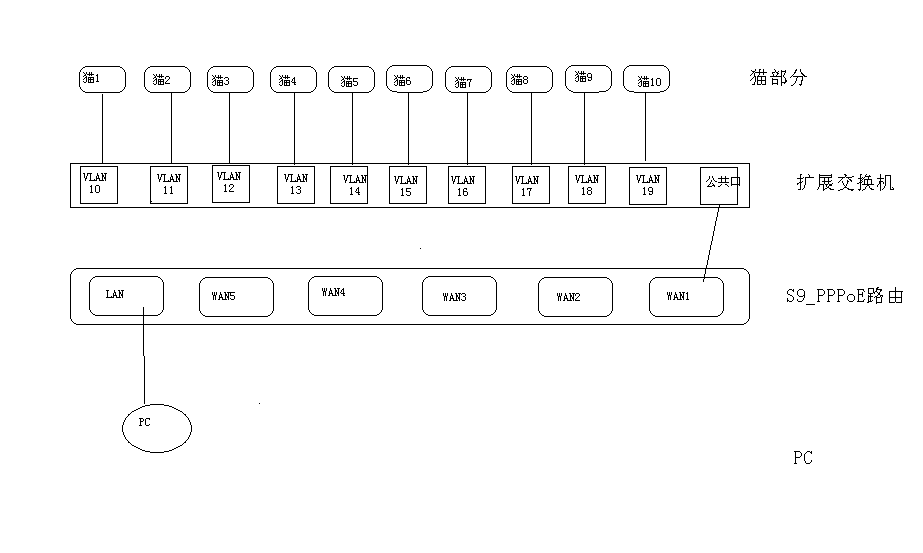

     通过这些环境可条件规划的拓扑图（图1）如下：



                                   图1

      初步的环境如上图进行规划。

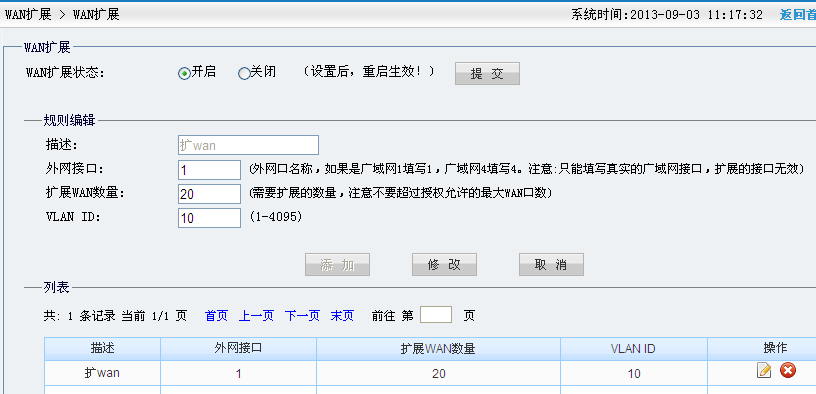

      设置路由器。使用广域网1进行扩wan。现在是只有10个猫，因以后还要扩展拓展线路或者有其他的规划，现在设置扩wan数量为20个。VLAN ID从10开始。以上图图1我们交换机的扩展VLANID进行配置，以相互对应。设置好之后重启路由器。配置如下图(图2)



                                    图2

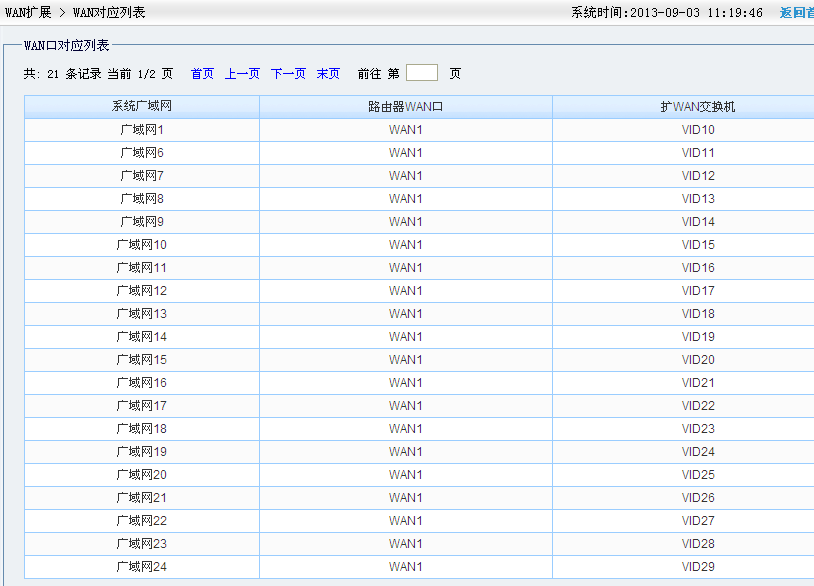

       路由重启后我们可以在WAN扩展>WAN对应列表中进行查看。扩WAN后哪一个广域网对应的哪一个交换机的VLANID（图3）



                                   图3

现在我们可以查看是否扩展成功。每一个交换机口可以用一个账号进行拨号，交换机的VLANID 10 上的猫1账号对应广域网1填写，VLANID11上的猫2账号对应广域网6填写，VLANID12上猫3的账号对应广域网7填写……结合图1各自的VLANID对应各自的广域网依次填写账号。

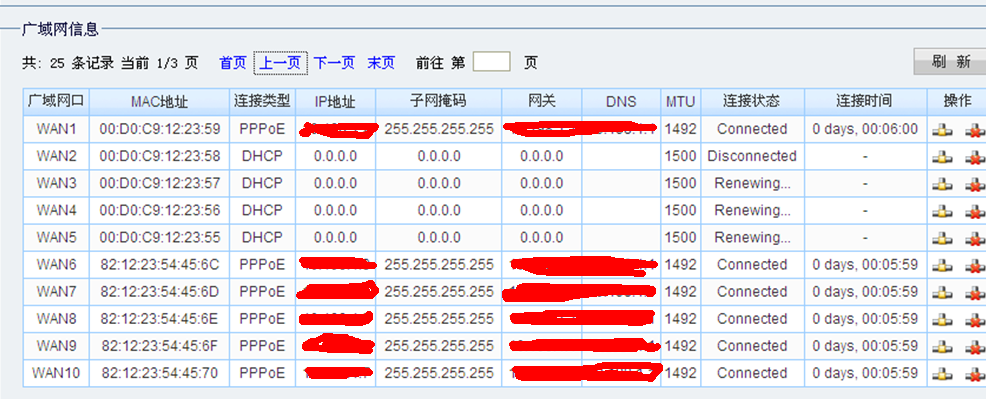

填写好之后可以看到账号拨号成功的信息（图4）

                                       图4

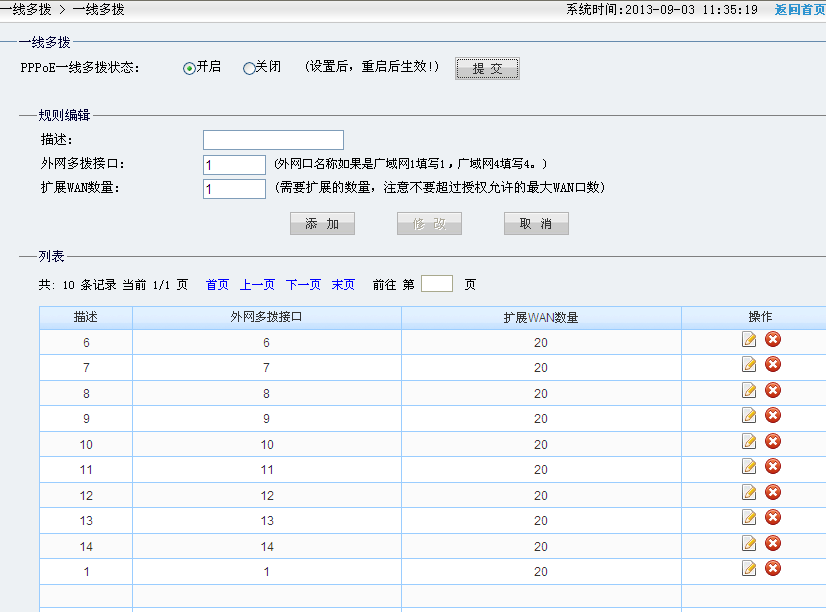

 通过上面的设置，我们可以每一个猫拨号一次。但是要求是需要一个猫拨号10次。那么现在就需要使用到一线多拨功能。使用扩展的广域网1、6、7、8、9、10、11、12、13、14做一线多拨。每一个广域网拨号20次（图5）

                                       图5

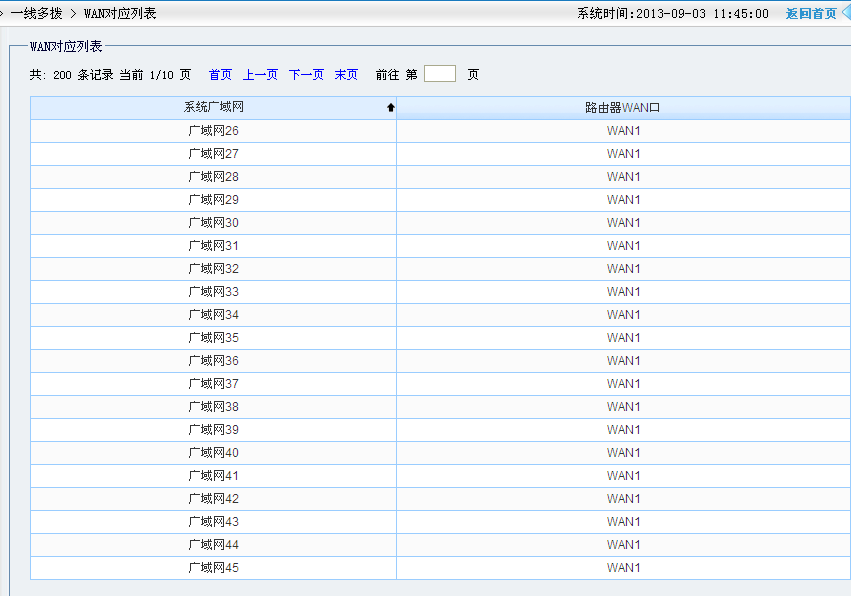

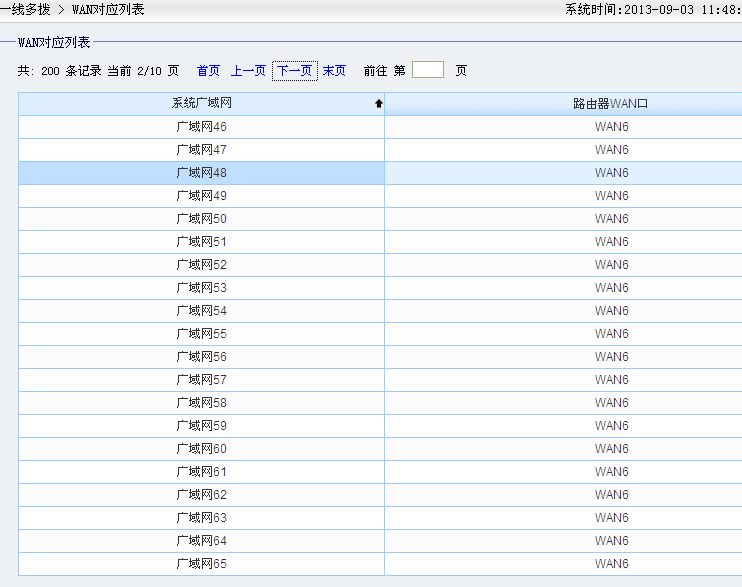

      一线多拨重启之后我们在一线多拨列表，从这个列表中我们可以总结出来，猫的账号填写到哪些广域网，下面举例几个。

      猫1的账号填写的广域网有（广域网1和广域网26到广域网45）这样子算下来一个猫可以拨号21次，那么刚才我们填写一线多拨的时候就可以每一个广域网一线多拨19次就可以了，刚才是填写的20，这里只做参考，根据实际情况进行填写。





      猫2账号填写的广域网有（广域网6、广域网46到广域网65）

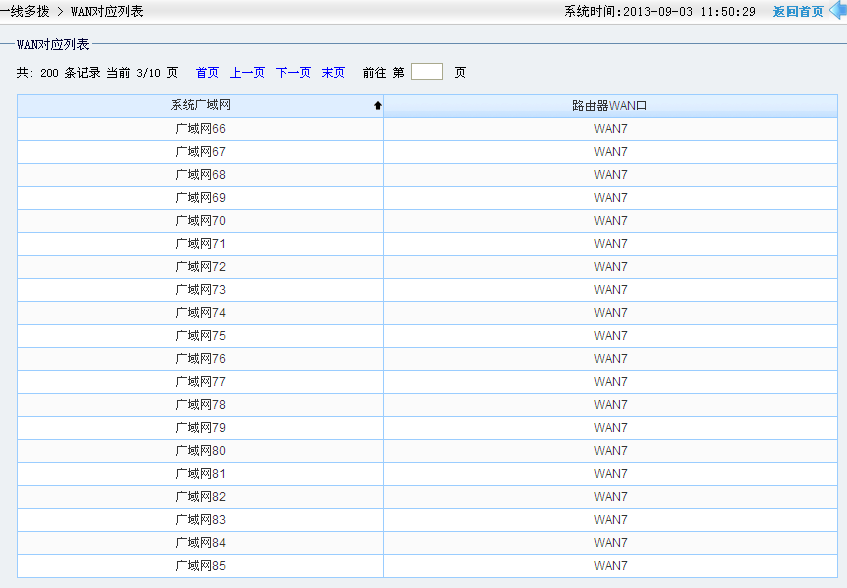

      猫3的账号填写的广域网有（广域网7、广域网66到广域网85）

      其他猫填写账号的广域网可以依次类推。

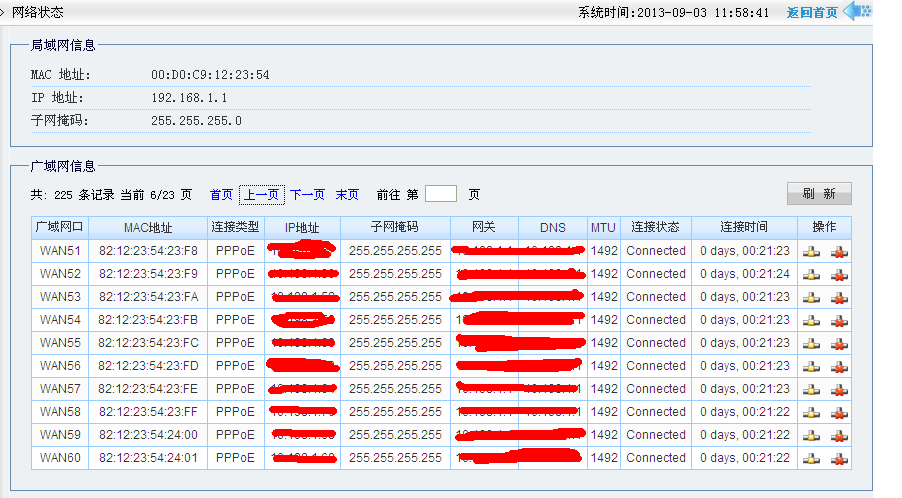

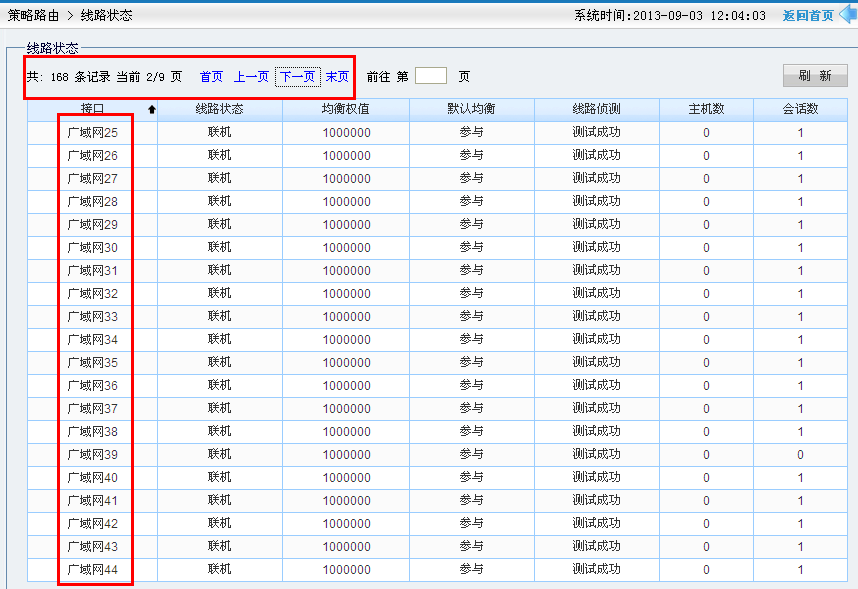

     下面我们可以看到拨号之后的情况。
